Struktur polad, iş səthi və istehsal prosesini faktiki formalaşdırma və nasazlıq mexanizmi ilə uyğunlaşdırmaqla vint və barel materiallarını seçin. Təkcə daha yüksək sərtlik rəqəmi əvəzedicinin doldurucunun aşınmasına, kimyəvi təsirə və ya metal təmasına müqavimət göstərib-etməyəcəyini sizə deyə bilməz; vida və lüləni ayrıca təyin edin, sonra onların cüt kimi uyğunluğunu yoxlayın.
Faydalı material təklifi hansı poladın yükü daşıdığını, hansı səthlərin qorunduğunu və bu səthlərin necə yoxlanılacağını izah edir. O, həmçinin tövsiyənin arxasında duran şərtləri müəyyən etməlidir. Eyni qatran adı doldurulmamış məhsulu, mineralla doldurulmuş birləşməni və ya maşına çox fərqli tələblərə malik təkrar emal edilmiş qarışığı təsvir edə bilər.
EJS Sənaye Texniki Qrupu tərəfindən
Sitatları müqayisə etməzdən əvvəl:
- Köhnə hissələrin aşınma, korroziya, kontakt zədəsi və ya qarışıq olub olmadığını müəyyən edin.
- Əsas poladı səthi müalicədən və işləyən ərintidən ayırın.
- Doldurucu növü və yüklənmə daxil olmaqla, tam birləşməni bildirin.
- Vida və lüləni müvafiq eksenel mövqelərdə yoxlayın.
- İstehsaldan əvvəl materialın identifikasiyası, qorunan ərazilər və qəbul ölçmələri haqqında razılaşın.
1. Uğursuzluq mexanizmi ilə başlayın
Dolduruculardan və çirklənmədən aşınma
Aşınmış uçuş ucu və böyüdülmüş çuxur aşındırıcı vəzifəni araşdırmaq üçün səbəblərdir, lakin satınalma sifarişindəki materialın adı araşdırmanın yalnız bir hissəsidir. Doldurucunun növünü, konsentrasiyasını, xammal mənbəyini və material itkisinin ən çox olduğu yeri qeyd edin. Bu təfərrüatları orijinal hissələr müəyyən edildikdə istifadə edilən formula ilə müqayisə edin.
Artan doldurucu yükü materialın nəzərdən keçirilməsini yenidən açmaq üçün bir səbəbdir. Nəzarət edilən bakirə yemdən qeyri-müəyyən çirklənmə ilə təkrar emal edilmiş axına dəyişiklik də belədir. Ölçmələrlə yanaşı köhnə hissələrin nümayəndəsi mürəkkəb nümunələri və fotoşəkilləri saxlayın. Bu qeydlər təchizatçıya daha sərt vida tələbindən daha faydalı bir şey verir.
Korroziya və metal təması fərqli araşdırmalara ehtiyac duyur
Davis-Standart'ın qidalandırıcı vint və barel rəhbərliyimetal təması nəticəsində yaranan aşındırıcı aşınma, aşındırıcı hücum və yapışqan aşınmasını fərqləndirir. O, bəzi PVC birləşmələrini, aşındırıcı alov gecikdiriciləri və flüorokarbonları korroziya ilə əlaqədar olaraq müəyyən edir, eyni zamanda hizalanma, düzlük, isitmə vahidliyi və uyğun olmayan iş səthləri kontaktın zədələnməsinə səbəb ola bilər.
Bir fotoşəkildən tam problemə diaqnoz qoymaqdansa, araşdırmanı seçmək üçün bu fərqdən istifadə edin. Pitting diqqəti kimyəvi mühitə və səthin vəziyyətinə yönəldir. Yerli qiymətləndirmə maşın və hizalanmanın nəzərdən keçirilməsini tələb edir. Gradual dimensional loss across working zones calls for a wear map and formulation review. Several mechanisms can occur on the same component.
| Müşahidə olunan zərər | Toplanması üçün sübutlar | Materialın nəzərdən keçirilməsi üçün göstəriş |
|---|---|---|
| Uçuş ucunun itməsi və buruq genişlənməsi | Uyğun eksenel ölçmələr, tərtib tarixi və əməliyyat qeydləri | Hər iki hissənin aşındırıcı işini və qorunan səthləri nəzərdən keçirin |
| Pitting və ya lokallaşdırılmış kimyəvi hücum | Mürəkkəb kimya, temperatur, çöküntülər və səth fotoşəkilləri | Korroziyaya davamlılıq və qorunma əhatəsini nəzərdən keçirin |
| Yerli xal və ya əlaqə işarələri | Düzlük, dayaqlar, hizalanma və istilik yoxlanışı | Bir ərinti yeniləməsini təyin etməzdən əvvəl maşını araşdırın |
Cədvəl dəyişdirmə həddi deyil, yoxlama təlimatıdır. Qəbul limitləri maşının təsdiq edilmiş rəsmi və mühəndislik qiymətləndirməsindən gəlməlidir. Zərər təsviri sualları daraltmağa kömək edir; universal maddi cavab yaratmır.

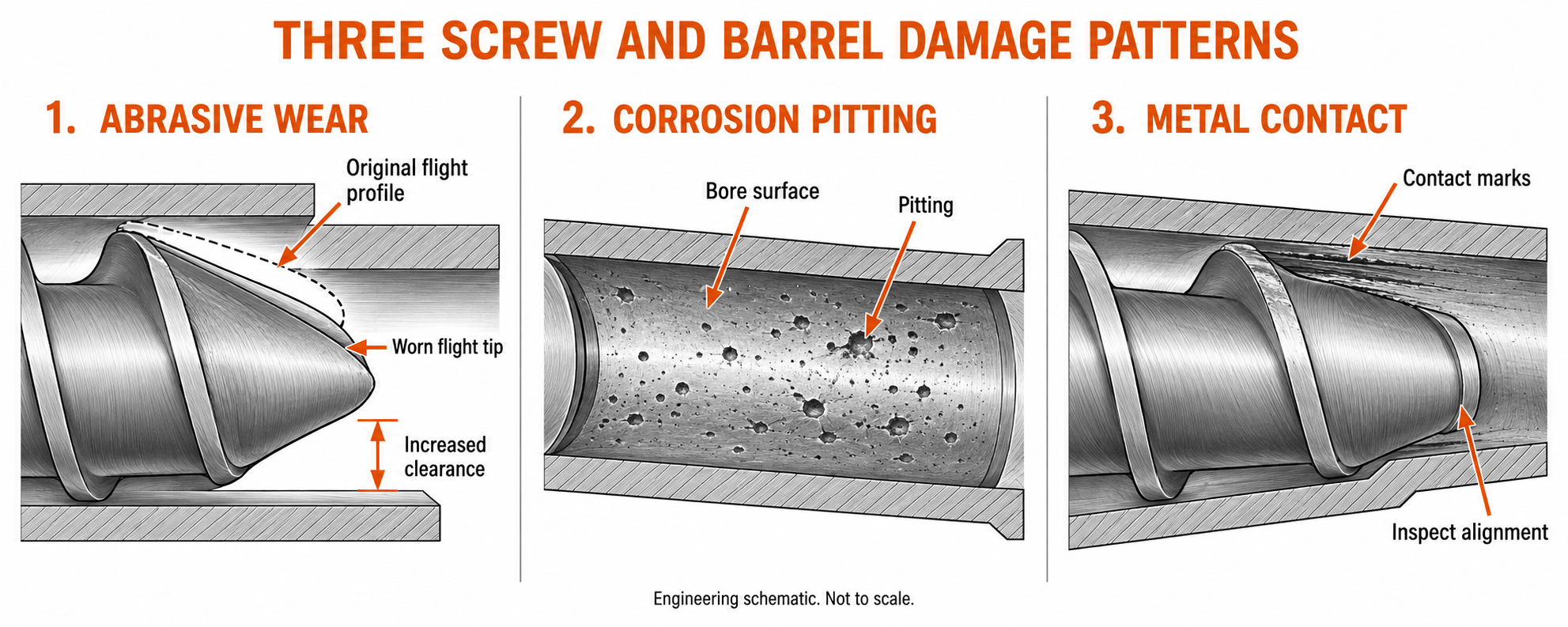

Zərər nümunələrinin mühəndislik sxemi. Ölçməmək; Yalnız səthin görünüşü səbəbi müəyyən etmir.
2. Ayrı-ayrı əsas polad, səth müalicəsi və işləyən ərinti
Polad və iş səthi fərqli işlər görür
Bir vida və barel spesifikasiyasına tikinti təsviri kimi baxın. Vidanın nüvəsi sürücü yükünü daşımalıdır. Barel gövdəsi çuxur və onun interfeysləri ətrafındakı quruluşu təmin edir. Onların iş səthləri də birləşməyə uyğun olmalıdır. Bu tələbləri "aşınmaya davamlı polad" ifadəsində birləşdirmək, alıcının ehtiyac duyduğu məlumatları gizlədir.
Üç termin tez-tez sitatlarda görünür, lakin onlar fərqli şeyləri təsvir edir. 38CrMoAlA kimi təyinat əsas poladı müəyyən edir. Nitridləmə səth müalicəsini müəyyən edir. Colmonoy 83 sərt üzlük ərintisini müəyyən edir. Beləliklə, bir vida, təsvirlər bir-birinə zidd olmadan, müəyyən uçuş səthlərində 38CrMoAlA bazasına və Colmonoy 83-ə malik ola bilər.
EJS-lərbimetalik məhsulun spesifikasiyasıkonstruksiya poladlarını vida və barel ərintilərindən ayrı siyahıya alır. Bu, kotirovkanı oxumağın faydalı yoludur: qiymətini müqayisə etməzdən əvvəl komponenti, əsas materialı, prosesi və qorunan ərazini müəyyənləşdirin.
Qoruma əhatə dairəsi ərintinin adı qədər vacibdir
Vida uçuş yeri, uçuş cinahı, kök və qarışdırma xüsusiyyətləri fərqli səthlərdir. Sərt üzlü uçuş avtomatik olaraq tam ərimə ilə təmasda olan səthin eyni qorunmaya malik olması demək deyil. Eyni şəkildə, lülə çuxurunun astarları flanşın materialını, yem açılışını və ya astardan kənar digər xüsusiyyətləri təsvir etmir.
Qorunan əraziləri qeyd edən bir rəsm istəyin. Əvəzetmə təklifi yalnız uçuş ucu ərintini dəyişdirərkən köhnə vida kök zədələnirsə, təklifin başqa müzakirəyə ehtiyacı var. Seçilmiş qorunma uğursuz olan səthə çatmalıdır.
Nitridləşmə də dəqiq dil tələb edir. Poladın səthə yaxın vəziyyətini dəyişir; ayrı bir tökmə layneri deyil. Əsas material ərimə ilə təmasda olan konstruksiyanın bir hissəsi olaraq qala bilər. Emal edilmiş kimi təsvir edilən komponentin hər bir iş səthini əhatə edən müstəqil ərinti təbəqəsi olduğunu düşünməkdən çəkinin.
Hər bir hissə üçün bu qaydada tikinti bəyanatını tələb edin: əsas polad, istiliklə işlənmə vəziyyəti, səth prosesi, mümkün olduqda işləyən ərinti, qorunan ərazi və yekun yoxlama tələbi. Bu ardıcıllıq kotirovkalar arasında fərqləri sifariş verilməzdən əvvəl görünən edir.
3. Ümumi əsaslı poladlar və onların seçim hədləri
Qiyməti bitmiş komponentin kontekstində oxuyun
CariEJS material portfeli38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, D2 alət poladı və Hastelloy daxildir. Qiymətin mövcudluğu onu hər vint və ya barel üçün defolt etmir. Bitmiş tikinti və tətbiqi hələ də onun rolunu müəyyənləşdirir.
İşlənmiş bir vida üçün, seçilmiş polad və istilik müalicəsi vəziyyətinin tələb olunan səth prosesini necə dəstəklədiyini soruşun. Astarlı bir barel üçün gövdə materialını buruq ərintisi ilə fərqləndirin. Alət-polad komponent üçün, sinif adının müəyyən bir sərtliyi sübut etdiyini güman etməkdənsə, tədarükün faktiki vəziyyəti və iş səthi haqqında soruşun.
| EJS tərəfindən adlandırılan material | Sifariş verməzdən əvvəl həll edilməli olan sual |
|---|---|
| 38CrMoAlA, 34CrAlNi7 və ya 31CrMoV9 | Bu vida üçün hansı əsas vəziyyət və səth müalicəsi müəyyən edilmişdir? |
| 40Cr və ya 42CrMo | Bu konstruktiv gövdə materialıdır və işçi çuxurunu nə qoruyur? |
| SKD11 və ya D2 alət poladı | Hansı dəqiq sinif, müalicə vəziyyəti və komponent konstruksiyası təklif olunur? |
| SKD61 | Seçilmiş vəziyyət faktiki temperatur və yükə necə uyğun gəlir? |
| Hastelloy | Kimyəvi mühit üçün hansı xüsusi ərinti təyinatı tələb olunur? |
Sərbəst beynəlxalq dərəcəli əvəzetmələrdən çəkinin
Çarpaz istinad cədvəli ünsiyyət üçün faydalıdır, lakin təxmini əksi materialı əvəz etməyə icazə vermir. İdarəetmə dərəcəsini və ya standartı göstərin və təchizatçıdan faktiki olaraq təchiz edilmiş materialı müəyyən etsin. Əgər başqa qiymət təklif edilirsə, onu öz kimyəvi və mexaniki tələbləri ilə əvəzetmə kimi nəzərdən keçirin.
Bu, xüsusilə sitat geniş ailə adından istifadə etdikdə vacibdir. "Alət polad" və "nikel ərintisi" hər biri bir çox mümkün materialları təsvir edir. Hətta tanış kommersiya soyadının da xüsusi dərəcəli şəkilçiyə ehtiyacı ola bilər. Material sertifikatı həmin identifikasiyanı həll etməlidir, kotirovka ilə eyni geniş ifadəni təkrarlamamalıdır.
Tikinti qərarı həm də rəqabət aparan əmlakları əhatə edir. Onun içindəmetallurgiya müzakirəsi, ENTEK yükdaşıyan nüvənin və aşınmaya davamlı eksteryerin niyə fərqli dizayn oluna biləcəyini izah edir. Bu, struktur və iş səthi tələblərinin ayrıca qiymətləndirilməsini dəstəkləyir. Bu, başqa istehsalçının mülkiyyət konstruksiyasının EJS məhsulu olduğunu müəyyən etmir.
4. Nə nitriding, xrom və bimetal konstruksiya dəyişir
Prosesi və onun qoruduğu sahəni müqayisə edin
A process comparison is useful only when the quotation says where the process applies. Nitriding changes a near-surface region of the steel. Chrome plating adds a deposit. Weld hardfacing adds a working alloy to selected surfaces. A bimetallic barrel combines its body with a working bore alloy. Bunlar bir örtük üçün dəyişdirilə bilən adlar deyil, fərqli konstruksiyalardır.
EJS onun üzərində qaz nitridləşməsini müəyyən edirazotlu vida barel səhifəsi. Onunmateriallar təlimatıvintlər üçün PTA bərkidilməsini, barel astarları üçün mərkəzdənqaçma tökmə və xrom örtükləri ayrıca müalicə kimi təsvir edir. Həqiqi sifariş üçün bu təsvirləri rəsmlə birlikdə oxuyun.
| Tikinti | Nə dəyişir | Spesifikasiya nəyi müəyyən etməlidir |
|---|---|---|
| Nitridləşmə | Poladın səthə yaxın vəziyyəti | Müalicə sahəsi, sərtlik üsulu və razılaşdırılmış vəziyyətin dərinliyi tərifi |
| Xrom örtük | Yatırılmış səth təbəqəsi | Yer, bitmiş qalınlıq, bitirmə və yoxlama meyarları |
| Vida bərkidilməsi | Müəyyən edilmiş vida səthlərində əlavə lehimli | Ərinti dərəcəsi, əhatə dairəsi, hazır depozit və həndəsə |
| Bimetalik barel astarlı | Struktur barel gövdəsinin içərisində işləyən ərinti | Buruq ərintisi, istehsal marşrutu və bitmiş astar tələbləri |
Tamamlanmış ölçülər və təbəqə tərifləri razılaşdırılmalıdır
EJS-nin bimetalik məhsul səhifəsində vida ərintisi qalınlığı göstərilir1,0 - 1,5 mmNi60, Colmonoy 56 və Colmonoy 83 seçimləri üçün. Bu dərc edilmiş diapazon faydalı başlanğıc nöqtəsidir, lakin sifariş faktiki komponent üçün hazır tələbi bildirməlidir. Emaldan əvvəl yığılmış təbəqə avtomatik olaraq bitmiş hissədə qalan təbəqə deyil.Mənbə: EJS bimetalik vida masası.
Eyni intizam azotlu vəziyyətə də aiddir: dərinliyin necə təyin olunduğunu və ölçüldüyünü bildirin. Səthi sərtlik göstəricisi onun altındakı tam sərtlik profilini təsvir edə bilməz. Bir lülənin astarlanması üçün, hər bir ərinti və barel həndəsəsinə bir qalınlıq təyin etmək əvəzinə, dərəcəsini və hazır vəziyyətini göstərin.
Hər iki konstruksiyanı müqayisə edən alıcılar istifadə edə bilərEJS bimetalik və nitridlənmiş bələdçidaha geniş mübadilə üçün. Burada seçim sualı daha dardır: bu formulaya məruz qalan səthləri hansı proses qoruyur və bitmiş qorunma necə yoxlanılacaq?
5. Sərtlikdən kənar ərinti dərəcələrini müqayisə edin
Vida və barel ərintilərini ayrı masalarda saxlayın
EJS vintlər üçün Ni60, Colmonoy 56 və Colmonoy 83, barrel ərintiləri üçün EJS01-dən EJS04-ə qədər adlar verir. Sitatları nəzərdən keçirərkən həmin qrupları ayrı saxlayın. Vida bərkidici dərəcəsi və çəllək astar dərəcəsi müxtəlif komponentləri və istehsal şərtlərini təsvir edir.Mənbə: EJS ərinti masaları.
| Vida ərintisi | Təklifdə müqayisə ediləcək bənd |
|---|---|
| Ni60 | Dəqiq təchiz edilmiş ərinti, qorunan ərazi və qeyd olunan birləşmə üçün uyğunluq |
| Colmonoy 56 | Təchizatçının təyinatı, depozitin vəziyyəti və iş səthinə tələblər |
| Colmonoy 83 | Karbid tərkibli konstruksiya, çökmə vəziyyəti və aşındırıcı iş üçün uyğunluq |
| Barel ərintisi | EJS-nin dərc etdiyi nisbi aşınma/korroziya reytinqləri |
|---|---|
| EJS01 | Çox yaxşı / yaxşı |
| EJS02 | Yaxşı / çox yaxşı |
| EJS03 | Çox yaxşı / çox yaxşı |
| EJS04 | Əla / çox yaxşı |
Bu reytinqlər standartlaşdırılmış test nəticələrini deyil, EJS-in keyfiyyət müqayisəsini əks etdirir. Onlar müzakirəyə başlamaqda kömək edir; onlar ölçülmüş aşınma dərəcəsini, kimyəvi müqavimət həddini və ya xidmət müddətinin çarpanını təyin etmirlər.Mənbə: EJS barrel cədvəli və reytinq əfsanəsi.
Ərinti istehsalçısından faydalı bir nümunə
Wall Colmonoy-un sentyabr 2025-ci il Colmonoy 83 texniki məlumat vərəqi nikel-xrom-volfram matrisi daxilində volfram karbidini təsvir edir. O, örtük sərtlik aralığını verir-150+53 µm toz dərəcəsi üçün HRC 45-dən 55-ə qədər, və-180+63 µm toz dərəcəsi üçün HRC 43 ilə 57 arasında. Bunlar EJS bitmiş vidadan qəbul edilən ölçmələr deyil, qeyd olunmuş toz dərəcələri üçün ərintisi istehsalçısı depozit diapazonlarıdır.Mənbə: Colmonoy 83 texniki məlumat vərəqi.
Karbid tərkibli struktur təkcə toplu sərtliyin nə üçün natamam müqayisə olduğunu izah edir. Aşınmaya davamlı olan komponentlər, matris, depozit vəziyyəti və tətbiqi haqqında soruşun. Bənzər kütləvi sərtliyə malik iki ərinti hələ də fərqli mühəndislik qiymətləndirmələrini tələb edə bilər.
Yalnız bir nömrə deyil, bir test göstərin
ASTM E18Rokvell sərtlik testini əhatə edir və bir yerdə oxunmanın bütün hissəni əks etdirməməsi ilə bağlı xəbərdarlıq edir.ASTM E384mikro girinti sərtliyini və kiçik məsafələrdə sərtlik dəyişikliklərinin qiymətləndirilməsini əhatə edir. Bunlar fərqli ölçmə suallarıdır: toplu oxuma və müalicə olunan bölgə üzrə profil fərqli məlumat verir.
Aşındırıcı müqayisələr üçün,ASTM G65quru qum/rezin təkər sınağı nəticələrini müəyyən edilmiş prosedur altında kub millimetrlə həcm itkisi kimi bildirir. Aşağı itki bu testdə daha böyük müqavimət göstərir. Standart həmçinin onun nəticəsini konkret əməliyyat mühiti üçün dəqiq proqnoz kimi qəbul etməmək barədə xəbərdarlıq edir.
Təchizatçı sınaq məlumatlarını təqdim edərsə, eyni metod, prosedur və nümunə vəziyyətini müqayisə edin. Bu standartların heç biri ərintinin adını zəmanətli istismar müddətinə çevirmir və standartın adlandırılması konkret göndərişin ona uyğun sınaqdan keçirildiyini müəyyən etmir.
6. Material sistemini faktiki formulaya uyğunlaşdırın
Təchizatçıya yalnız qatran ailəsini deyil, birləşməni verin
Maşın doldurulmuş PP-ni emal edərkən "PP vida bareli" satınalma təsviri natamamdır. Qatran dərəcəsini, doldurucunun şəxsiyyətini və yüklənməsini, əlavələri, təkrar emal olunmuş fraksiyanı və məhsullar arasında gözlənilən dəyişiklikləri bildirin. Əvəzetmənin bir sabit kompozisiyanı və ya eyni xətt üzrə bir neçə vəzifəni əhatə etməli olduğunu izah edin.
Tərkib məlumatını əməliyyat məlumatından ayırın. Materialın nəzərdən keçirilməsi həmçinin faktiki proses temperaturu, işləmə sürəti diapazonu, mövcud olduqda təzyiq məlumatı və zədə tarixinə ehtiyac duyur. Nominal qatran ailəsi təchizatçıya hansı səthlərin nasaz olduğunu və ya maşının təmasda zədələnməsini bildirmir.
| Faktiki vəzifə | Seçimi dəyişdirən suallar |
|---|---|
| Təmiz, doldurulmamış qatran | Mövcud tikinti məqbul işləyirmi və dəyişdirmə təsdiq edilmiş spesifikasiyanı qoruyurmu? |
| Mineral və ya şüşə ilə doldurulmuş birləşmə | Hansı doldurucu və yükləmə mövcuddur və ölçü itkisi harada cəmlənir? |
| PVC və ya potensial aşındırıcı əlavələr olan formula | Müşahidə olunan zərəri hansı kimya, temperatur və çöküntülər müşayiət edir? |
| Təkrar emal edilmiş yem | Tərkib, çirklənməyə nəzarət və partiyadan partiyaya şərait nə dərəcədə sabitdir? |
| Yüksək temperatur və ya kimyəvi cəhətdən tələb olunan xidmət | Hansı dəqiq ərinti və səth konstruksiyası faktiki mühitə uyğundur? |
Matris tövsiyə üçün lazım olan məlumatları təşkil edir. Hər qatran ailəsinə bir ərinti təyin etməkdən qəsdən çəkinir. Davis-Standard'sbələdçi geyinmaşın vəziyyəti ilə yanaşı həm aşındırıcı, həm də aşındırıcı vəzifəni nəzərə alaraq dəstəkləyir.
Xammaldakı dəyişikliklər köhnə tövsiyəni etibarsız edə bilər
Orijinal təsdiq edilmiş formulanı materialın spesifikasiyası ilə birlikdə saxlayın. Doldurucunun yüklənməsi yüksəlirsə və ya təkrar emal edilmiş axın dəyişirsə, köhnə tövsiyə yeni şərtlərlə müqayisədə nəzərdən keçirilməlidir. Komponent köhnə spesifikasiyaya uyğun olaraq düzgün istehsal oluna bilər və yenidən işlənmiş rüsum üçün hələ də yararsız ola bilər.
Kimyəvi cəhətdən tələbkar materiallar üçün dəqiq polimer və müvafiq əlavələri təmin edin. ENTEK-inmetallurgiya rəhbərliyişiddətli korroziya və aşınmanın ayrı-ayrı tələblərini müzakirə edir. Bunu hər bir flüoropolimer üçün ümumi tövsiyə və ya hər hansı bir nikel ərintisi ilə əvəz edilə bilən bir sübut kimi şərh etməyin.
Ərizə qida ilə əlaqə və ya əczaçılıq tələblərini əhatə edirsə, sorğuda həmin tələbləri müəyyənləşdirin və lazım olan sənədləri göstərin. Polad adı, səth müalicəsi və ya ümumi məhsul təsviri hazır montaj üçün sertifikatlaşdırma və ya uyğunluq yaratmır.
7. Alaşımı təkmilləşdirməzdən əvvəl cütü və maşını yoxlayın
Zavod perspektivi: sərtlik tələbini ölçülə bilən spesifikasiyaya çevirmək
Nominal 90 mm tək vintli dəyişdirmə layihəmizdə alıcının ilk tələbi daha yüksək sərtlik idi. Mən çəkiyə görə 30% kalsium karbonat olan tam PP formulası ilə başladım, sonra orijinal rəsmə və köhnəlmiş vint və barel ölçülərinə nəzər saldım. Bu iş qaydası material müzakirəsini faktiki maşına bağlı saxladı.
Vida və barel ölçülərini müvafiq eksenel mövqelərə uyğunlaşdırdım. Bir mövqedə vida uçuşunu ölçmək və onu başqa yerdəki çuxur ölçmə ilə müqayisə etmək yerli uyğunluğu təsvir etməyəcəkdir. Ölçmə bölməsinin oxunuşları göstərdi ki, dəyişdirmə çertyojun boşluğunu bərpa etmək və seçilmiş iş materiallarını təmin etmək üçün lazımdır.
Vida və bareli ayrıca təyin etdik. Vidada Colmonoy 83 uçuş sərtliyi ilə 38CrMoAlA baza istifadə edilmişdir; barel EJS04 astarlı 42CrMo gövdəsindən istifadə etdi. Mən qorunan əraziləri və yoxlama tələblərini material təsvirləri ilə daxil etdim. Bu, təklifi daha yüksək sərtliyə dair ümumi vəddən daha dəqiq etdi.
Qəbul üçün mən ölçüləri və materialın identifikasiyasını ayrıca yoxlamalar kimi qəbul etdim. Düzgün bir ərinti adı yanlış diametri məqbul etməyəcəkdir. Eyni şəkildə, müəyyən edilmiş işçi ərintinin tədarük edildiyini sübut etmədən bir komponent öz ölçülərinə cavab verə bilər. Hər iki tələb sifarişə aid idi.
This project also reinforced a limit on single-point measurements. The result at the metering-section station established the clearance there. I required the other axial positions and machine interfaces to be checked separately. Alıcılar yoxlama hesabatını oxuyarkən eyni fərqdən istifadə etməlidirlər: nəyin ölçüldüyünü, harada ölçüldüyünü və onun hansı rəsm tələbinə cavab verdiyini müəyyənləşdirin.
Layihə ölçüləri: müəyyən edilmiş soyuq klirensin bərpası
Aşınmış ölçmə bölməsində, vida uçuşu xarici diametri idi89,65 mmvə barel çuxuru idi90.25 mm. Hesablanmış soyuq radial klirens:
(90,25 − 89,65) ÷ 2 = 0,30 mm
Təsdiq edilmiş rəsm müəyyən edilmişdir0,10 mmhəmin stansiyada. Ölçü qəbulu zamanı yeni vida uçuşu ölçüldü89,95 mm, və müvafiq yeni çuxur ölçüldü90.15 mm:
(90,15 − 89,95) ÷ 2 = 0,10 mm
| Eyni eksenel stansiyada ölçmə | Geyinilmiş cüt | Yeni cüt |
|---|---|---|
| Vida uçuşu xarici diametr | 89,65 mm | 89,95 mm |
| Barel çuxurunun diametri | 90.25 mm | 90.15 mm |
| Hesablanmış soyuq radial klirens | 0,30 mm | 0,10 mm |
Mənbə: EJS Industry-nin doldurulmuş PP-nin dəyişdirilməsi layihəsinin ölçmələri və təsdiq edilmiş rəsm tələbi.
Dəyişdirmə həmin stansiyada müəyyən edilmiş soyuq klirensi bərpa edərək onu azaldıb0,20 mm. Bu ölçülü nəticə əməliyyat-performans nəticəsindən fərqlidir. Məhsuldarlıq, vida sürəti, ərimə temperaturu və sonrakı aşınma ölçmələri xidmətdə dəyişdirilməsini qiymətləndirmək üçün lazım olan əməliyyat rekordunu təmin edir.
Soyuq təmizliyi və qaçış davranışını ayrı saxlayın
Yuxarıdakı hesablama diametr fərqini ikiyə bölür. Bu, müvafiq dairəvi hissələr üçün nominal radial boşluğu təsvir edir; bu, eksantrik və ya zədələnmiş montajın ətrafındakı hər nöqtədəki boşluğun ölçülməsi deyil. The0,10 mmrəqəm bu layihənin rəsminə aiddir, bütün 90 mm maşınlar üçün universal parametr deyil.
Bir ərinti təkmilləşdirməsini tam vasitə kimi qəbul etməzdən əvvəl maşının düzülməsini, düzlüyünü, barel dəstəyini və istilik vəziyyətini yoxlayın. Bu yoxlamalar tərəfindən təsvir edilən təmas aşınması ilə bağlı narahatlıqlar izlənilirDavis-Standart. Daha aşınmaya davamlı səth, vidayı çuxura qarşı məcbur edən quraşdırmanı düzəldə bilməz.
Davamlı ölçmə və ehtiyat hissələrinin planlaşdırılması üçünEJS xidmət müddəti bələdçisiəsas və təkrar ölçmələrin necə istifadə olunacağını izah edir. Bu köhnəlmə tarixini tərtib qeydi ilə saxlayın ki, növbəti maddi qərarın arxasında sübut olsun.
8. Sifarişdə yoxlanıla bilən material spesifikasiyası qoyun
Sifarişi qəbul edən komandanın yoxlaya biləcəyi tələblərdən yaradın
Vida və barel tələblərini ayrı-ayrı sətirlərə yazın. Hər bir komponentin müəyyən edilə bilən əsas materialı, iş səthinin tikintisi və qəbul əsası olmalıdır. Bir ərintinin adını çəkən və yalnız "uyğun barel" kimi təsvir edilən digər komponenti tərk edən sifarişdən çəkinin.
Texniki sorğunu hazırlayarkən bu ardıcıllıqdan istifadə edin:
- Maşını müəyyənləşdirin və sifariş üçün istifadə olunan revizyon da daxil olmaqla, təsdiq edilmiş vint və barel təsvirlərini əlavə edin.
- Köhnə hissənin zədələnməsi və mümkün olduqda ölçmə xəritəsi ilə birlikdə tam tərtibi və əməliyyat vəzifəsini qeyd edin.
- Hər bir komponent üçün əsas poladı və vəziyyəti göstərin və ya təsdiq üçün aydın şəkildə müəyyən edilmiş təklif tələb edin.
- İstehsal prosesi və qorunan səthlərlə vida bərkidilməsini və barel astarını ayrıca müəyyənləşdirin.
- Hazır təbəqə tələbləri və ya müəyyən edilmiş nitridlənmiş qutu tələbi, üstəgəl sərtlik metodu və ölçmə yerləri ilə razılaşın.
- Hissələri qəbul etmək üçün lazım olan son ölçüləri, interfeysləri və yoxlama qeydlərini sadalayın.
- Sonrakı aşınma yoxlamaları üçün quraşdırmanın əsas xətti kimi qəbul edilmiş ölçüləri saxlayın.
Bu ardıcıllıq həm də sitatların müqayisəsini asanlaşdırır. Bir təklif əsas poladı dəyişdirirsə, digəri yalnız uçuş sərtliyini dəyişdirirsə və üçüncüsü hər iki işçi səthi əvəz edirsə, onlar fərqli texniki təkliflərdir. Ümumi qiymətləri müqayisə etməzdən əvvəl bu fərqləri həll edin.
Material qeydləri və əlaqə məlumatları
EJS bildirir ki, onun təchiz etdiyi vintli çəlləklərə yoxlama hesabatı və material sertifikatı daxildir. Razılaşdırılmış spesifikasiyanı çatdırılan komponentlə əlaqələndirmək üçün həmin sənədlərdən istifadə edin: materialın identifikasiyası və ölçü hesabatı müxtəlif qəbul suallarına cavab verir.Mənbə: EJS keyfiyyət yoxlamasının təsviri.
Daha geniş interfeys və satınalma çekləri üçün istifadə edinekstruder vintli barel alıcının təlimatı. EJS ilə materialın nəzərdən keçirilməsi üçün maşın çertyojlarını, tərtibatı və köhnə hissələrin sübutlarını göndərinsales@ejsscrewbarrel.com, və ya zəng edin+86-574-83065911. E.J.S Industry Co., Ltd.-nin ofis ünvanı belədir55 Dongdu Road, Haishu District, Ningbo, Çin. Mənbə: EJS əlaqə səhifəsi.
Tələb etdiyiniz ərizə və sənədləri ilk sorğuya əlavə edin. Kotirovka daha sonra izah olunmayan sərtlik nömrələri arasında seçim etməyinizi xahiş etməkdənsə, təklif olunan tikintini və qəbul üçün lazım olan sübutları müəyyən edə bilər.
9. Tez-tez verilən suallar
Ekstruder vintləri və barelləri nədən hazırlanır?
Tikinti işlənmiş bir səth, vida ilə bərkidilmə və ya barel astarlı bir struktur poladı birləşdirə bilər. Hər bir komponentin əsas materialını və iş səthini ayrıca müəyyənləşdirin. EJS 38CrMoAlA və 42CrMo daxil olmaqla poladları, üstəlik öz tərkibindəki vida və barel ərintilərini siyahıya alır.bimetalik spesifikasiya.
38CrMoAlA bimetalik vida barelindən daha yaxşıdır?
Fərqli şeyləri təsvir edirlər. 38CrMoAlA əsas poladdır, bimetalik isə işləyən ərintisi olan konstruksiyanı təsvir edir. Bir vida uçuşlarında 38CrMoAlA bazasından və əlavə bir ərintidən istifadə edə bilər. Bu iki termini ayrı-ayrılıqda deyil, faktiki vəzifə üçün tam konstruksiyaları müqayisə edin.
Daha yüksək sərtlik həmişə daha yaxşı aşınma müqaviməti deməkdirmi?
Xeyr. Alaşımlı strukturu, qorunan ərazini, çöküntü vəziyyətini və aşınma mexanizmini nəzərdən keçirin.ASTM G65müəyyən edilmiş sınaq şərtləri altında həcm itkisi ilə aşınmanı qiymətləndirir, eyni zamandaASTM E18Rockwell sərtliyinə müraciət edir. Heç bir ölçü tək başına tam montajın istismar müddətini proqnozlaşdırmır.
Vida və barel eyni ərintidən istifadə etməlidirmi?
Xeyr. Onlar uyğun bir işçi cütü yaratmalıdırlar, lakin vida ilə bərkidilmə və barel astarları müxtəlif materiallar ola bilər. Doldurulmuş PP layihəmizdə EJS04 barrel astarlı Colmonoy 83 uçuş sərt üzlükdən istifadə edilmişdir. Materialın uyğunluğunu, səthin vəziyyətini və göstərilən uyğunluğu birlikdə nəzərdən keçirin.
Doldurucu və ya təkrar emal edilmiş yem dəyişikliyi materialın nəzərdən keçirilməsinə səbəb olmalıdırmı?
Bəli. Yenidən işlənmiş formulasiyanı, doldurucunun yüklənməsini, xammal nəzarətini və iş şəraitini təmin edin. Həmin dəyişiklikləri ilkin seçim üçün istifadə edilən vəzifə ilə müqayisə edin. Köhnə hissənin ölçülərini və zədələnmə qeydlərini saxlayın ki, baxış daha sərt bir ərintiyə keçmək əvəzinə təsirlənmiş səthlərə müraciət edə bilsin.
Materialın spesifikasiyasına hansı sənədlər əlavə edilməlidir?
Hər bir hissə üçün materialın eyniləşdirilməsini və razılaşdırılmış yoxlama qeydlərini tələb edin. Sərəncam həmçinin qorunan əraziləri, səth prosesi tələblərini və ölçmə yerlərini müəyyən etməlidir. EJS-lərməhsul səhifəsitədarük edilən vintli çəlləkləri yoxlama hesabatları və material sertifikatları müşayiət etdiyini bildirir; istehsaldan əvvəl layihəyə xas əhatə dairəsini müəyyənləşdirin.
