Baryer vida və adi vida: ekstruziya əvəzini necə seçmək olar

ByEJS Sənayesi

• Söz verilmiş məhsul artımı deyil, qüsur və əməliyyat qeydləri ilə başlayın.
• Ayrı-ayrı ərimə, qarışdırma, qidalanma və mexaniki aşınma problemləri.
• Rəsmdə müstəqil olaraq əsas uçuş və maneə uçuşunu göstərin.
• Təklifi quraşdırılmış barelə, yem sisteminə və mövcud iş uzunluğuna uyğunlaşdırın.
• Razılaşdırılmış əməliyyat diapazonunda sabit, spesifik istehsalda dəyişdirilməsini qəbul edin.

Adi və maneə vintləri əriməni necə idarə edir

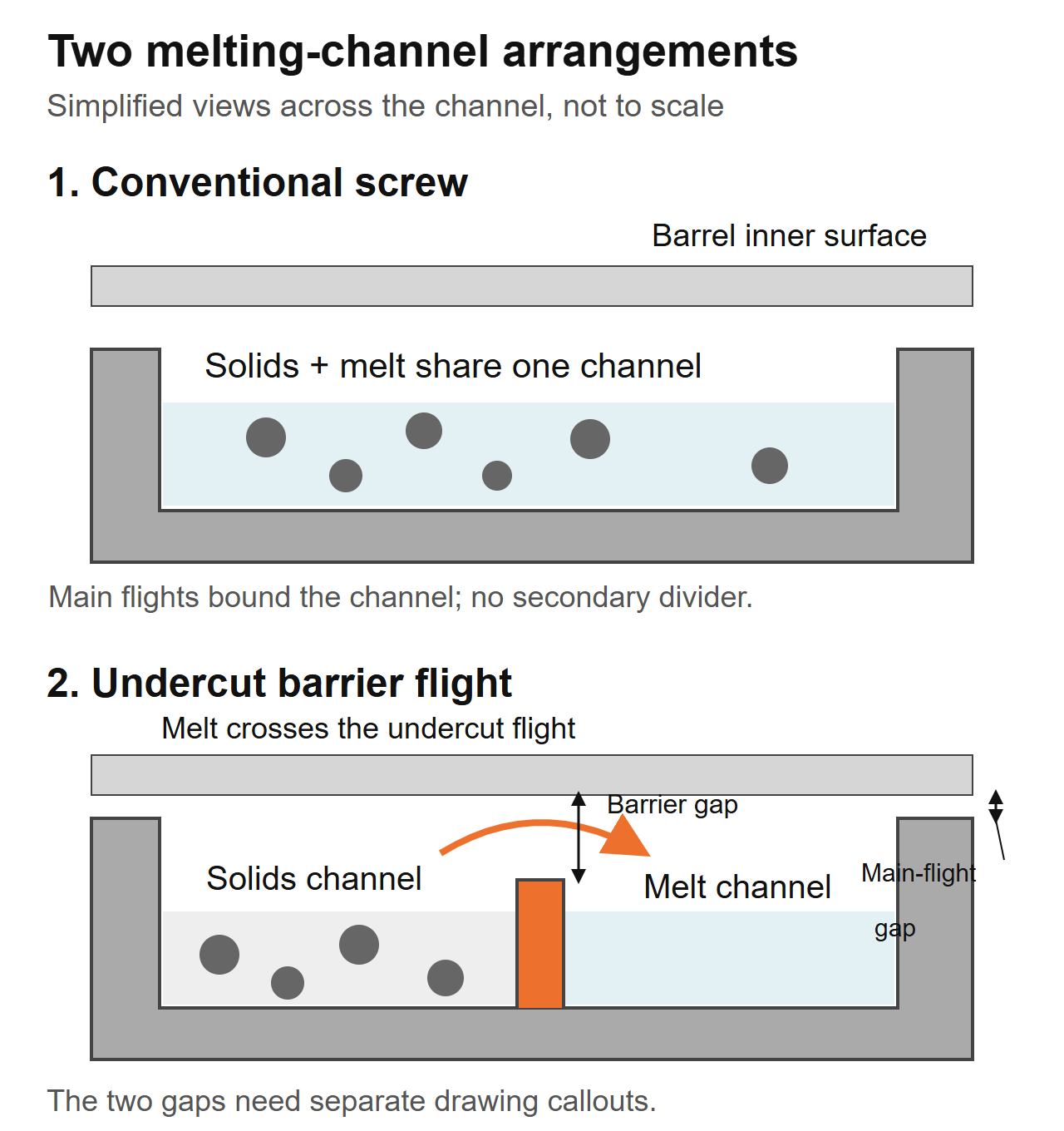

Adi üç zonalı vida qidalanma, keçid və ölçmə bölmələrinə malikdir. Keçid bölməsində bərk material və toplanan ərimə əsas kanalı bölüşür. Bir maneə vidası ərimə hissəsinin bir hissəsini bərk maddələrə və ərimə kanallarına ayıran ikincil bir uçuş əlavə edir. Bərk cisimlər öz kanalları ilə davam etdikcə ərimə altdan kəsilmiş maneənin üstündən ərimə kanalına keçir.Rauwendaalın maneə vida izahatıbu ayırma və maneə bölməsi boyunca dəyişən kanal quruluşunu təsvir edir.

Bu fərq avtomatik performans sıralamasını deyil, dizayn metodunu müəyyən edir. Həndəsə hələ də maşına daxil olan materiala və istehsal tələbinə uyğun olmalıdır. TheSHS Ekstruziya Təliminin müqayisəsivida dizaynını plastikləşdirmə qabiliyyəti və yumşaq emal arasında kompromis kimi qəbul edir və həm ənənəvi, həm də maneə arxitekturasını təsvir edir.

Cari vida tələb olunan əməliyyat diapazonunda məqbul məhsul istehsal edirsə, onun arxitekturasını dəyişməzdən əvvəl həmin bazanı sənədləşdirin. Əgər keyfiyyət yalnız tələb olunan sürət artdıqca pisləşirsə, pisləşmənin harada başladığını və onunla hansı proses göstəricilərinin dəyişdiyini qeyd edin. Bu sübut dizayn müzakirəsini faydalı edir; "yüksək məhsuldarlıq" sözləri yoxdur.

TheEJS ekstruder vintli barel alıcının təlimatıdaha geniş spesifikasiya və dəyişdirmə prosesini əhatə edir. Bu müqayisə bir və iki vintli maşınlar arasında seçimə deyil, adi və maneəli tək vintli dizaynlara aiddir.

Şlaqbaum boşluğunu əsas uçuş boşluğundan ayrı oxuyun

İki ölçüyə ayrı adlar lazımdır. Əsas uçuş boşluğu əsas uçuşun xarici diametri ilə lülənin dəliyi arasındakı boşluqdur. Maneə-uçuş rəsmiləşdirilməsi ikinci dərəcəli uçuşdan yuxarı olan boşluqdur. Tipik kəsilmiş maneə quruluşunda, ikincil uçuş daha kiçik bir xarici diametrə malikdir və ərimə üzərində keçid verir. Bunlar fərqli xüsusiyyətlərdir və fərqli rəsm işarələri olmalıdır.

Konsentrik ölçülü müqayisə üçün radial klirens:

Radial boşluq = (lülənin diametri - müvafiq uçuş diametri) / 2

Bu hesablama diametrlər arasındakı nominal əlaqəni təsvir edir. Bu, eksantrik, zədələnmiş və ya səhv düzülmüş montajda ən kiçik yerli boşluq və ya emal temperaturunda işləyən boşluq yaratmır.

Ölçü nümunəsi, emal tövsiyəsi deyil

Müqayisə edilən yerdə lülənin çuxurunun 90,10 mm, əsas uçuş diametrinin 90,00 mm və maneənin uçuş diametrinin 89,30 mm olduğunu qəbul edin. Nəticədə əsas uçuş radial klirensi 0,05 mm-dir; maneə-uçuş radial klirensi 0,40 mm-dir. Bu fərz edilən dəyərlər arifmetikanı izah edir və EJS məhsulu üçün müəyyən toleranslar deyil.

Bu həndəsə üçün yalnız “uçuş icazəsi” ifadəsi birmənalı deyil. Hansı uçuşu, hansı eksenel yeri və dəyərin radial və ya diametral olduğunu soruşun. Həmçinin nominal yeni hissələrin ölçülərini cari aşınma oxunuşlarından fərqləndirin. Bir uçuşu ölçməyin və onun digərini təsvir etdiyini düşünməyin.

Dizayner faktiki qatran və maşın üçün iş boşluqlarını müəyyən etməlidir. Daha kiçik bir maneə keçidi avtomatik olaraq daha yaxşı deyil və daha böyük olan avtomatik olaraq daha təhlükəsiz deyil. Başqa bir ekstruderdən nömrə qəbul etməkdənsə, təsdiq edilmiş həndəsə və yoxlama metodunu bir yerdə saxlayın.

Bir maneə bölməsi və qarışdırma bölməsi müxtəlif problemləri həll edir

Ərimə və qarışdırma ayrı yoxlamalara layiqdir. Bir maneə bölməsi bərkdən əriyən keçidi idarə edir. Aşağı axın qarışdırıcı həndəsəsinə uyğun olaraq ərimə vahidliyi və ya dispersiya üzərində işləyir. Vida hər ikisini ehtiva edə bilər, buna görə də "maneə və ya qarışdırma vidası" çox vaxt natamam seçimdir.

RauwendaalınCRD maneə-vida təsviriaşağı axın mikserinin əlavə edilməsini açıq şəkildə müzakirə edir, çünki maneə bölməsi tək tələb olunan paylayıcı qarışdırmağı təmin etmir. Bu, EJS-nin bu xüsusi dizayndan istifadə etdiyini güman etməmək üçün hər bir funksiyanı müəyyən etmək üçün bir səbəbdir.

TheEJS qarışdırma bölməsi təlimatıMaddok, Ananas və Sakston elementlərini fərqləndirir. Qüsuru müəyyən etdikdən sonra istədiyiniz qarışdırma hərəkətini müzakirə etmək üçün ondan istifadə edin. Tanış mikser adına hələ də rəsm və əməliyyat konteksti lazımdır.

Yalnız görünüşdən yeni bir vida təyin etməkdən çəkinin. “Gel” və “balıqgözü” məhsul təsvirləridir, təsdiqlənmiş səbəb deyil. Xarici hissəcik və ya parçalanmış material yeni ərimə hissəsinin mütləq çıxaracağı adi əriməmiş kimi qəbul edilməməlidir.

Yerləri və nəzərdə tutulan funksiyaları daxil olmaqla, ərimə bölməsini və qarışdırma bölməsini ayrıca müəyyən etmək təklifini soruşun. Əgər hər ikisi dəyişirsə, istehsal sınağı tam vidayı qiymətləndirir. O, uyğun bir müqayisə olmadan maneə uçuşunun faydasını mikserin faydasından ayıra bilməz.

Xəttin həqiqətən ərimə ilə məhdud olub olmadığını müəyyənləşdirin

Cari təsdiq edilmiş quraşdırma və sabit istinad proqramı ilə başlayın. Müqayisə üçün eyni qatran dərəcəsini, hazırlıq prosedurunu, qarışığı, kalıp və ekran quruluşunu istifadə edin. Hansı məhsul yoxlamasının iş sürətini məhdudlaşdırdığını müəyyən edin: görünən qüsurlar, ölçü dəyişikliyi, ərimə temperaturu, sürücü yükü və ya aşağı axın tələbi.

Maşın təchizatçısının istismar təlimatları və təhlükəsiz məhdudiyyətləri daxilində razılaşdırılmış istehsal nöqtələrində prosesi qeyd edin. Yalnız uğursuzluğa səbəb olmaq üçün sürəti artırmayın. Eyni seçmə intervalları üzərində vaxt təyin edilmiş çıxış, faktiki ərimə temperaturu, təzyiq, vida sürəti, sürücü yükü və məhsul keyfiyyəti nəticələrini toplayın.

Problemi dizaynerin istifadə edə biləcəyi terminlərlə müəyyənləşdirin

Nümunələr və qeydlər bunu dəstəklədiyi halda, “Bu dərəcəsi bu əməliyyat nöqtəsində işlətdiyimiz zaman ərimə görünür” faydalı başlanğıc ifadəsidir. “Bizə 30% daha çox məhsul lazımdır” hədəfdir, bu gün bu məhsulun nəyə mane olduğunu izah etmək deyil. Hədəf və diaqnoz qoyulmuş məhdudiyyəti ayrı-ayrı sahələrdə saxlayın.

Mübadilələr realdır. AGaspar-Cunha və həmkarları tərəfindən 2023 optimallaşdırma araşdırmasıLDPE və PP üçün ənənəvi və Maillefer maneə dizaynlarını müqayisə etdi. Modelləşdirilmiş hallarda maneə dizaynları ümumiyyətlə LDPE üçün əlverişli idi, hər iki arxitektura isə PP üçün mümkün idi. Bunlar ədədi dizayn müqayisələri idi, EJS istehsal testləri və ya hər iki polimerin hər dərəcəsi üçün tövsiyə deyil.

Təchizatçı iddialarını qiymətləndirərkən bu fərqdən istifadə edin. Xəttiniz üçün sübut kimi “maneə vintləri daha yaxşıdır” ifadəsini qəbul etməkdənsə, müəyyən edilmiş tam həndəsə ilə müvafiq şərtlərdə nəticələr tələb edin.

Zavod sualı: bunkerdə nə dəyişdi?

EJS dəyişdirmə sorğusunda quraşdırılmış spesifikasiya 90 mm, 30:1 L/D və 3:1 sıxılma nisbəti idi. Xəttin artan təzyiqi və uyğun olmayan divar qalınlığı var idi. İlkin tələb köhnəlmiş vintin surətini çıxarmaq idi. Orijinal quraşdırma ilə müqayisədə indi bunkerə nəyin daxil olduğunu soruşduq: zavod öz kənarını yemə qarışdırmağa başlamışdı. Bizimnəşr edilmiş mağaza qeydləribu dəyişikliyin niyə əvəzedici spesifikasiyanın bir hissəsi olması lazım olduğunu təsvir edin.

Bu sual hər hansı bir konvensial-bariyer müzakirəsinin əvvəlinə aiddir. Yemdə qranullar, lopa və ya üyüdülmüş material olub-olmadığını və qarışığın boğaza necə çatdığını qeyd edin. “Eyni polimer” yemin eyni olduğunu müəyyən etmir.

Lent təsvirini lazımlı spesifikasiyaya çevirin

Nümunəvi nümunə toplayın və onun mənbəyini müəyyənləşdirin. Hissəcik ölçüsünün yayılmasına, formasına, qarışdırma üsuluna və qaçış zamanı nisbətin dəyişib-dəyişməməsinə diqqət yetirin. Əgər boş kütlə sıxlığını ölçsəniz, konteyneri və doldurma üsulunu ardıcıl saxlayın. Sərbəst tökülmüş nümunə və sıxılmış nümunə fərqli ölçülərdir.

Quraşdırılmış barelin hamar delikli və ya yivli qidalanma bölməsinə malik olub-olmadığını bildirin və hər hansı idarə olunan qidalandırıcı və ya qidalandırıcı avadanlığı təsvir edin. Vida təklifindən qəbul etdiyi qidalanma vəziyyətini müəyyən etmək üçün soruşun. Bir qidalanma tənzimləməsi üçün nəzərdə tutulmuş dizaynın digərində bənzər bir əvəz olduğunu düşünməyin.

Zavod baxışı üçün rəsm və material təsviri birlikdə gəlməlidir. Çizim mexaniki zərfi qura bilər, lakin vida quraşdırıldıqdan sonra baş verən qidalanma dəyişikliyini təsvir edə bilməz. Əksinə, nizamsız yemin fotoşəkilləri uyğun kanal profili və ya maneə keçidi yaratmır.

Aşınma tələblərini ərimə həndəsəsindən də ayırın. Doldurucular, əlavələr və çirklənmə tarixçəsi səthin təmizlənməsi müzakirəsinə aiddir. TheEJS materialları təlimatıhəmin qərarı əhatə edir. Vida arxitekturasının dəyişdirilməsi yanlış müəyyən edilmiş iş səthini avtomatik həll etmir.

Bir maneə vidası mövcud ekstruderinizə uyğun ola bilərmi?

Təklif olunan təkmilləşdirmə iki baxışdan keçməlidir: mexaniki uyğunluq və proses uyğunluğu. Birincini keçmək ikincini təyin etmir. Barel və sürücü birləşməsi vinti fiziki olaraq qəbul edə bilər, lakin onun həndəsəsi qidalanma və ya işləmə diapazonu üçün uyğun deyildir.

Çizimləri yalnız model adı ilə deyil, quraşdırılmış montajla müqayisə edin. İstifadəyə yararlı uçuş uzunluğunu, lülə çuxurunun profilini, ötürücü ucun əlaqəsini, axıdma ucunun detallarını və yem açılışının mövqeyini təyin edin. Vidanın uyğun olması lazım olan hər hansı bir havalandırma və ya digər barel xüsusiyyətlərini daxil edin. Maşın istehsalçısının ölçü konvensiyalarını görünən saxlayın.

Daha böyük L/D-nin adi təkmilləşdirmə kimi təqdim oluna biləcəyini düşünməyin. Mövcud iş uzunluğu qidalanma, maneə və aşağı axın hissələrini birlikdə yerləşdirməlidir. baxınEJS L/D və sıxılma nisbəti təlimatıniyə bu başlıq nisbətləri mühüm profil təfərrüatlarını dəqiqləşdirilməmiş qoyur.

Yalnız vida dəyişdirilməsinə icazə verməzdən əvvəl lüləni yoxlayın. Onun cari çuxur ölçüləri həm uyğunluq, həm də boşluq müzakirəsi üçün vacibdir. Bir universal dəyişdirmə limiti təyin etməkdənsə, təsdiq edilmiş yoxlama proseduruna əməl edin. TheEJS xidmət müddəti bələdçisiuyğun komponent ölçülərinin bu qərarı necə dəstəklədiyini izah edir.

Yalnız “maneə vidasını” deyil, rəsmini göstərin

Rəsm təklif olunan dizaynı müəyyən edən xüsusiyyətləri müəyyən etməlidir. Onun təftişini kotirovka, materialın spesifikasiyası və yoxlama tələbləri ilə əlaqələndirin. Əks halda, təchizatçı hər iki tərəf eyni həndəsə ilə razılaşmadan “maneə” sözü ilə razılaşa bilər.

Şlaqbaum hissəsinin başlanğıcını və sonunu, əsas uçuş və maneə-uçuş diametri profillərini, onların keçiricilərini və ya meydançalarını, uçuş enlərini, kanal dərinliyi profillərini və aşağı axın bölməsinə keçidi soruşun. Kanalların uzunluğu boyunca dəyişdiyi yerlərdə yoxlama stansiyalarını müəyyənləşdirin. Tək diametr və ya tək sıxılma nisbəti nömrəsi bu məlumatı əvəz edə bilməz.

EJS dəyişdirmə sorğusu üçün bizə nə lazımdır

Bizimekstruder vintli barel məhsul səhifəsifərdi dəyişdirmə işlərini və yoxlama hesabatını və vintli çəlləklərlə təchiz edilmiş material sertifikatını təsvir edir. Dizaynın nəzərdən keçirilməsi üçün quraşdırılmış çertyojı və təklif olunan revizyonu proses tələbi ilə birlikdə ayrıca göndərin. Bu, müzakirəyə müəyyən edilmiş komponent və müəyyən edilmiş vəzifə verir.

Daxil edin:

1. Maşın istehsalı, modeli, quraşdırılmış komponent arayışları və mexaniki təsvirlər.
2. Qatran dərəcəsi, əlavələr, doldurucunun yüklənməsi, yem forması və hazırlanma üsulu.
3. Mövcud profil və təklif olunan dəyişikliklər, o cümlədən hər hansı bir qarışdırıcı.
4. Zamanlanmış çıxış, rpm, faktiki ərimə temperaturu, təzyiq və sürücü oxunuşları.
5. Qüsur nümunələri və ya fotoşəkillər qeydə alınmış əməliyyat nöqtələrinə bağlanır.
6. Mövcud komponentlərin təkrar istifadə ediləcəyi təqdirdə uyğun vida/barel ölçüləri.
7. İstehsal diapazonu və məhsulun yoxlanılması dəyişdirilməsini təmin etməlidir.

Təftiş sənədlərinin istehsal sınağını əvəz etməsinə imkan verməyin. Ölçü hesabatı təsdiq edilmiş rəsmə uyğunluğu nümayiş etdirə bilər; seçilmiş həndəsənin proses problemini həll etdiyini müəyyən etmir. Sınaqın öz şərtləri və qəbul meyarları lazımdır.

TheEJS tək vidalı barel səhifəsiquraşdırılmış komponent məlumatını hazırlayarkən faydalı məhsul istinadıdır. Ümumi maneə konfiqurasiyasının təsdiqlənmiş uyğunluğu fərz etməkdənsə, faktiki çertyoj və vəzifəni nəzərdən keçirmək üçün təqdim edin.

Məhkəməni məqbul istehsal, temperatur və enerji ilə mühakimə edin

Yenidən işlənmiş dizaynı sifariş etməzdən və ya istifadəyə verməzdən əvvəl qəbul üsulu ilə razılaşın. Eyni ölçmə yerlərindən və müəyyən edilmiş sabit istehsal intervalından istifadə edin. Asan başlanğıc qeyri-sabit əməliyyat pəncərəsini gizlətməməsi üçün başlanğıc və təmizləmə davranışını sabit vəziyyət nəticələrindən ayrı qeyd edin.

İki faydalı hesablama var:

Xüsusi çıxış = ölçülmüş kütlə çıxışı (kq/saat) / vida sürəti (rpm)

Xüsusi elektrik enerjisi = ölçülmüş elektrik gücü (kVt) / ölçülmüş kütlə çıxışı (kq/saat)

İkinci nəticədə kVt/kq vahidləri var. Ölçmə sərhədini qeyd edin: yalnız sürücü üçün güc və ümumi xətt gücü fərqli kəmiyyətlərdir. Mühərrik cərəyanı faizi elektrik enerjisinin birbaşa ölçülməsi deyil və bu düsturla əvəz edilməməlidir.

Mübadiləni göstərən arifmetik nümunə

Fərz edək ki, sınaq A müəyyən edilmiş elektrik sərhədində ölçülən 54 kVt ilə 60 rpm-də 180 kq/saat istehsal edir. Sınaq B eyni sərhəddə 70 kVt ilə 70 rpm-də 210 kq/saat istehsal edir. Bu fərz edilən oxunuşlar EJS layihəsi və ya vida arxitekturası üçün proqnoz deyil, hesablama nümunəsidir.

Sınaq B daha çox kütlə çıxışına malikdir, lakin bu nümunədə eyni xüsusi çıxış və daha çox xüsusi elektrik enerjisi var. Məhsulun keyfiyyəti və ərimə temperaturu, onu təkmilləşdirmədən əvvəl hələ də lazımdır. Həmçinin ölçülən istehsalın nə qədərinin razılaşdırılmış məhsul yoxlamalarından keçdiyini bildirin.

Yalnız ən asan nümayişi seçmək əvəzinə müvafiq qiymətləri və tələb olunan əməliyyat nöqtələrini sınayın. Sürət, qidalanma vəziyyəti, təzyiq, faktiki ərimə temperaturu, güc sərhədi və keyfiyyəti birlikdə sənədləşdirin. Bu qeydi vasitəsilə göndərinEJS əlaqə səhifəsidəyişdirilməsini müzakirə edərkən, hədəf təcrid olunmuş pik-çıxış nömrəsindən daha çox faydalı əməliyyat diapazonudur.

Tez-tez verilən suallar

Bir maneə ilə adi vida arasındakı əsas fərq nədir?

Adi üç zonalı tək vida ərimə bölməsi vasitəsilə bir əsas kanaldan istifadə edir. Bir maneə vidası bərk maddələr və ərimə kanalları yaratmaq üçün ikincil uçuş təqdim edir. Müqayisə üçün hələ də tam profillər, material və iş şəraiti lazımdır; yalnız memarlıq adı hansı əvəzetmənin vəzifəyə cavab verdiyini müəyyən etmir.

Bir maneə vidası qarışdırma hissəsini əvəz edirmi?

Avtomatik deyil. Baryer bölməsi ərimə təşkilini idarə edir, qarışdırıcı isə ərimədə tələb olunan paylanma və ya dispersiyaya müraciət edir. Vida hər ikisini ehtiva edə bilər. Qüsuru müəyyən edin və maneə uçuşunun hər cür qarışdırmağı təmin etdiyini fərz etmək əvəzinə hər bir bölmənin nəzərdə tutulan funksiyasını təyin edin.

Bir maneə vidası daha çox çıxış təmin edəcək və ya bütün gelləri aradan qaldıracaq?

Xeyr. Faktiki məhdudiyyəti təyin edin və əvvəlcə qüsuru müəyyənləşdirin. Ərimə-dizayn dəyişikliyi avtomatik olaraq uyğun olmayan qidalanma, pisləşmiş material, çirklənmə, aşınma, sürücü limitləri və ya aşağı axın məhdudiyyətlərini aradan qaldırmır. Müəyyən sınaq şəraitində sabit, məqbul istehsalı temperatur, təzyiq və güclə müqayisə edin.

Şlaqbaum-uçuş rəsmiləşdirilməsi əsas uçuşun rəsmiləşdirilməsi ilə eynidirmi?

Xeyr. Tipik altdan kəsilmiş maneə quruluşunda, ikinci dərəcəli uçuş ayrıca diametrə və onun üstündən keçidə malikdir. Uçuş, eksenel mövqe və radial və ya diametr konvensiyasını rəsmdə müəyyən edin. Nominal diametr hesablamaları yığılmış maşında hər bir yerli və ya isti işləyən boşluq yaratmır.

Bareli dəyişdirmədən adi vinti əvəz edə bilərəmmi?

Bu, ölçülü və prosesin nəzərdən keçirilməsini tələb edir. Barel çuxurunun profilini və vəziyyətini, mexaniki interfeysləri, iş uzunluğunu, qidalanma təşkilini və təklif olunan vida ilə işləmə məhdudiyyətlərini yoxlayın. Fiziki olaraq quraşdırıla bilən vida, mütləq uyğun bir prosesin dəyişdirilməsi deyil və köhnəlmiş çəllək onun orijinal rəsminə uyğun gəlməməlidir.

Əvəzedici baxış üçün hansı məlumatları göndərməliyəm?

Maşın təfərrüatlarını, quraşdırılmış və təklif olunan çertyojları, qatran və yem məlumatlarını, əməliyyat qeydlərini, müəyyən edilmiş qüsurları və mövcud vint/barel ölçmələrini göndərin. Tələb olunan istehsal çeşidini və məhsulun keyfiyyətini yoxlayın. Rəsmin təftişini və sınaq şərtlərini açıq saxlayın ki, həndəsə, mexaniki uyğunluq və prosesin qəbulu ayrıca nəzərdən keçirilə bilsin.
